特种气体管道二次配管工程(HOOK-UP)

2020-04-07 10:32:42    责任编辑: 特气管道安装公司     0

特种气体管道二次配管工程

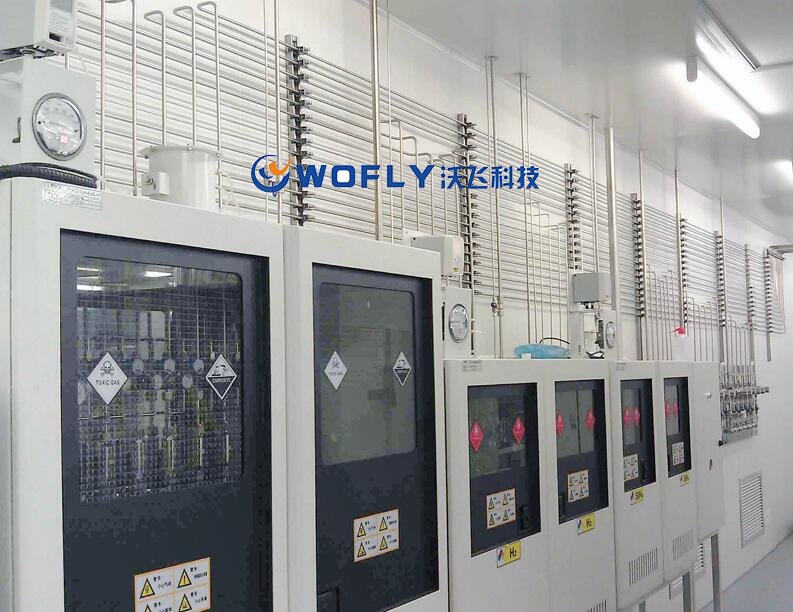

特种气体管道工程是指气体所有配管的工程,应包括气体储存设备、分配管道系统、工艺设备各尾气处理系统 的管道以及管件、阀门、过滤器、减压装置、压力释放装置、压力表(传感器)等部件。二次配管HOOK-UP工程是指气体从管道起,通过气体分配柜(VMB)、气体混配柜,将气体送达到各台用气的设备仪器上的这一整套工程。



特种气体管道工程构成:

主要包括管道本体工程、管道防护结构工程、管道穿跨越工程、线路附属工程等。其中管道防护结构工程包括管道防腐,管道保温层等工程,管道穿跨越工程包括穿路或走廊时的预埋工程、搭桥架工程,线路附属工程包括支线或预留线的管道阀门设施、紧急截断阀门装置、管道排气或排液设施、管道气体采样设施、管道线路检测仪表设施、管道保护工程、管道标识工程等。


特气二次配管HOOK-UP构成

1. 管路与原供气设备的对接:如VMP、VMB等,将管从这类设备引出;

2. 管路与用户设备对应口径的对接;

3. 根据实际情况,不同气体和需求不同可以增加截止类阀门、气体混配柜等。

二次配管HOOK-UP工程特点:

严格按照特种气体国家标准《特种气体系统工程技术规范》 、专业完美地设计、安全规范的操作是我们的最大特点。

服务对象包含:

既包括芯片半导体、微电子企业、光伏太阳能、生物制药、新材料等行业,同样包括高等院校、科研院所、检验检疫单位、化工企业、食品行业、各类实验室。

什么是特种气体管道工程:

本管道工程特指气体类介质输送的管路及其配套的全套工程,由管道、阀门、接头、设备等管组件敷设而成。


特种气体管道工程组成:

1. 管道主体的焊接,气体管道主要有1/4英寸、1/2英寸、3/8英寸、5/8英寸、1英寸等管径规格的管线,一般为自动轨道焊机焊接,1/4英寸管线根据客户和气体性质部分采用世伟洛克卡套链接。

2. 管道主材一般选用SUS316L BA或EP级超纯无缝不锈钢管,一般不需要防护,只是注意不要受到磕碰、踩踏、撞击即可。

3. 管路焊接完成后需要根据气体性质、名称贴上管道标志,并挂牌说明气体性质。

4. 管道一般需要配合阀门、阀门分配箱、控制单元等共同使用。
